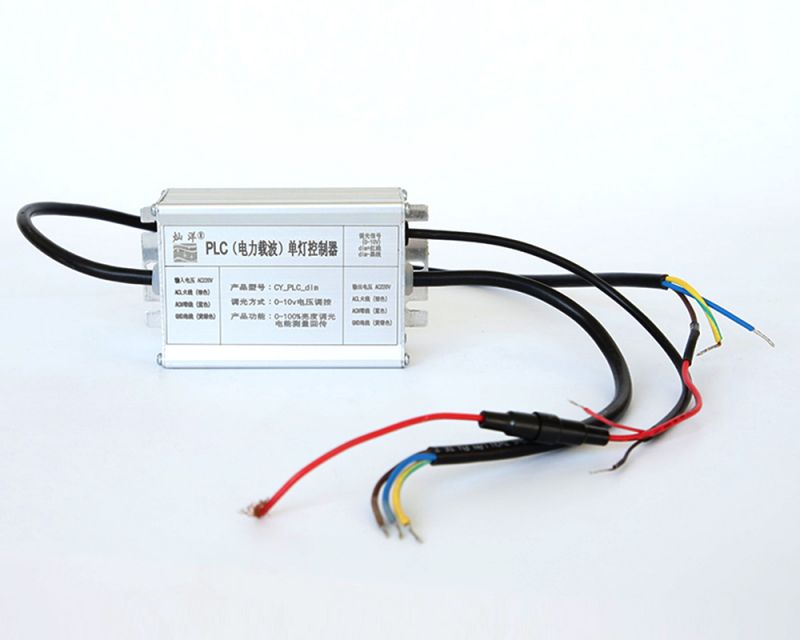

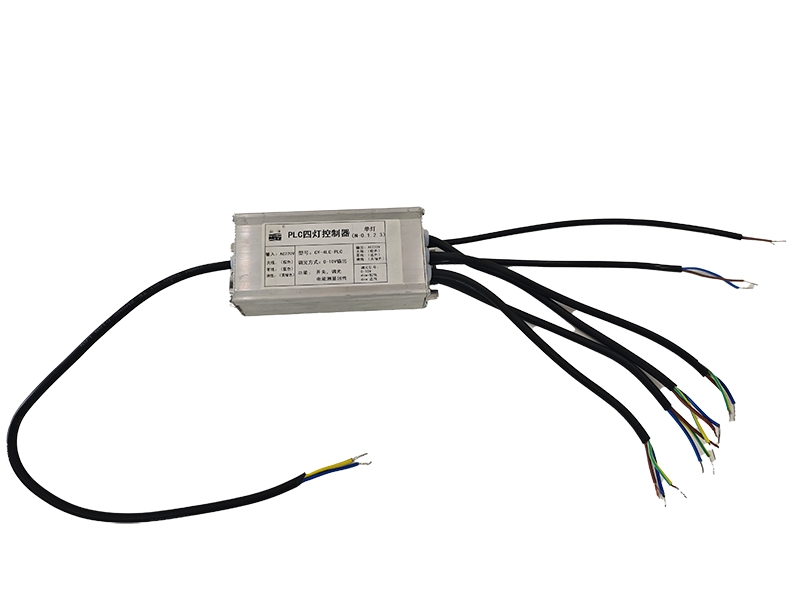

电力载波型单灯控制器产品型号：CY-SLC-PLC单灯控制器是智能照明系统的执行终端，它可以控制LED驱动电源，实现三大功能：    单灯控制器与 LED 驱动器直接相连，通过电力载波通讯方式接收和处理集中器发送的控制命令，并将控制结果或当前状态反馈给集中器，实现对路灯的监测、控制。 每一个灯控制器都有一个固定的物理地址（UID）,便于在灯联网中被寻址操作。   产品特点1、主要功能有： 定时开关、亮度调节、电流电压测量、功率因数计算和故障报警等。2、采用专用的电力计量技术，可测量电压、电流、功率、电量等电参数及用电数量（精度达1％）3、可控制输出5A 220V交流电压为给各种路灯提供电源。开关次数达10万次。4、输入端具有防雷保护。5、独立电源供电的0～10V或PWM信号 对LED路灯以及有该调光接口的灯具进行调光。6、PLC采用先进的 OFDM 和直序扩频调制方式，自动根据电力线环境选择最佳通讯信道（共 12个），轻松避开 LED 驱动电源在不同负载下的干扰, 采用国网标准645协议。    技术参数序号项目说明1供电电源单相供电2供电电压AC 85V-264V 全球电压3频率50Hz±10%4功耗静态功耗≤1W动态功耗≤1.5W5上行通道PLC（OFDM）电力载波通讯6控制接口0~10VPWM7最大负载5A8继电器工作寿命10万次9工作温度-40~85℃10工作湿度10% ~ 100%11EMC（电磁兼容）静电放电8kV高频电磁场10V/m电快速瞬变脉冲群4kV浪涌4kV工频耐压4kV  12防护等级IP67（灌胶）物理接线示意图                                          单灯接线图     将市电AC85-220V连接灯控制器的AC的输入接口，将单灯控制器的AC输出线连接驱动器的AC输入接口（AC电源连接时L、N线的对应）；将灯控制器的0-10V调光信号输出线接驱动器的0-10V DIM（调光）接口（DIM调光口连接时DIM+、DIM-线的连接）；将驱动器的电源输出线连接LED灯（注意正负极的对应）。

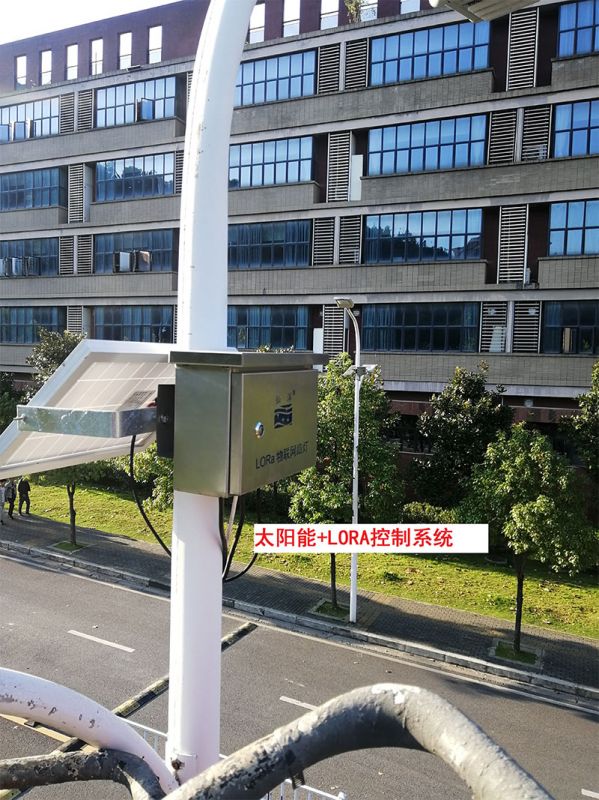

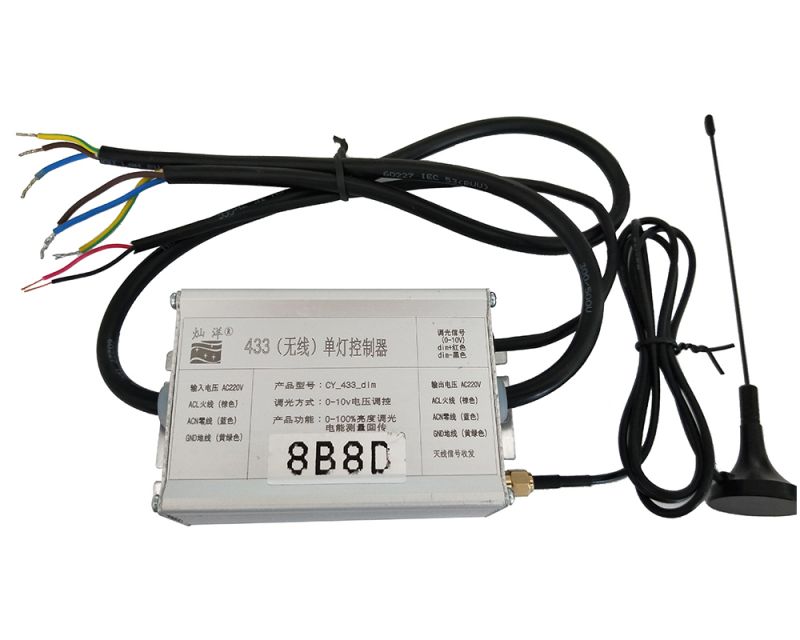

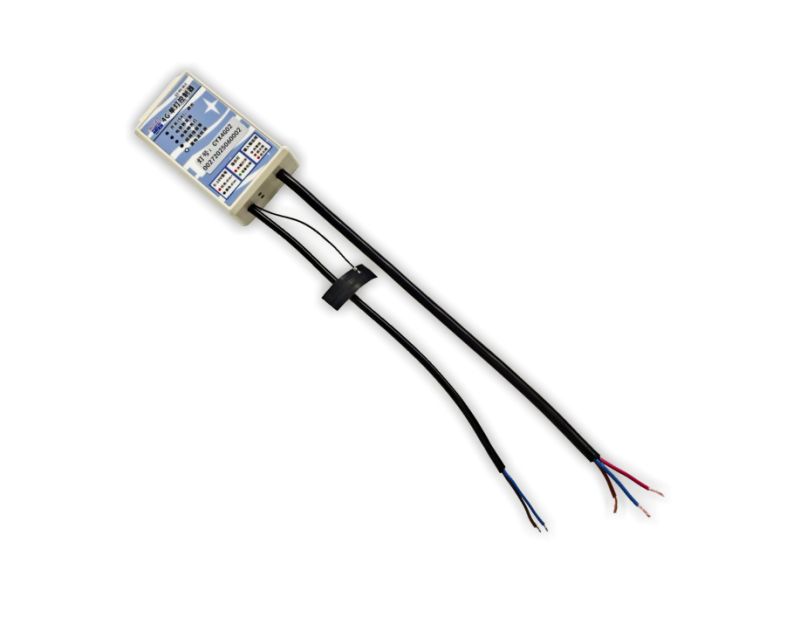

产品型号：CY-SLC-LORA单灯控制器是智能照明系统的执行终端，它可以和LED电源连接，实现三大功能:     单灯控制器与 LED 驱动器直接相连，通过433M无线电信号接收和处理集中器发送的控制命令，并将控制结果或当前状态反馈给集中器，实现对路灯的监测、控制。 每一个灯控制器都有一个固定的物理地址（UID）,便于在灯联网中被寻址操作。    产品特点1、开关、0-10V输出或PWM（400Hz）亮度调节。2、测量电压、电流、功率、电量等电参数（精度达1％）3、可控制输出5A 220V交流电压为给各种路灯提供电源。开关次数达10万次。4、输入端具有防雷保护。5、独立电源供电的0～10V或PWM信号 对LED路灯以及有此调光接口的灯具进行调光。6、Zigbee型单灯控制器自组网，具有中继功能，组成链式网络后，传输距离可达10Km。  技术参数序号项目说明1供电电源单相供电2供电电压AC 85V-264V 全球电压3频率50Hz±10%4功耗静态功耗≤1W动态功耗≤1.5W5上行通道433MHz 6控制接口0~10VPWM7最大负载5A8继电器工作寿命10万次9工作温度-40~85℃10工作湿度10% ~ 100%11EMC（电磁兼容）静电放电8kV高频电磁场10V/m电快速瞬变脉冲群4kV浪涌4kV工频耐压4kV  12防护等级IP67（灌胶）     物理接线示意图                                               单灯接线图     将市电AC85-220V连接灯控制器的AC的输入接口，将灯控制器的AC输出线连接驱动器的AC输入接口（AC电源连接时L、N线的对应）；将灯控制器的0-10V调光信号输出线接驱动器的0-10V DIM（调光）接口（DIM调光口连接时DIM+、DIM-线的连接）；将驱动器的电源输出线连接LED灯（注意正负极的对应）。

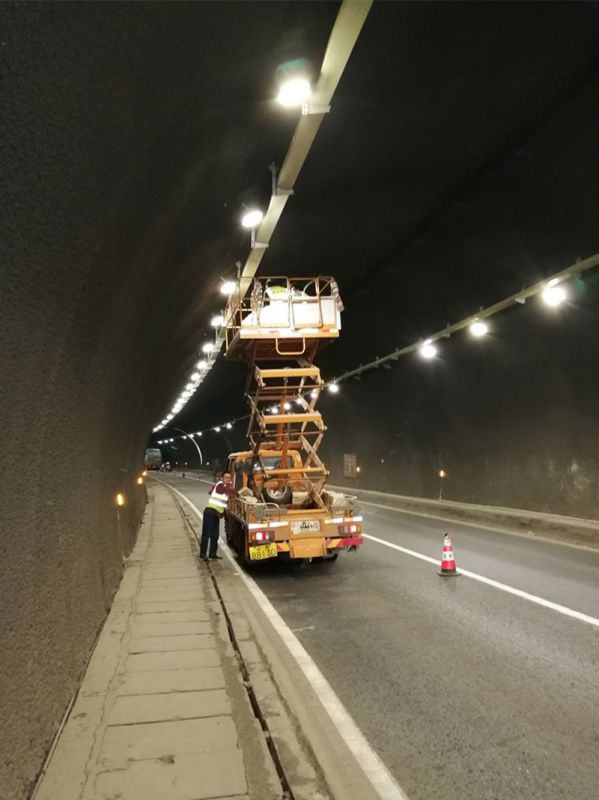

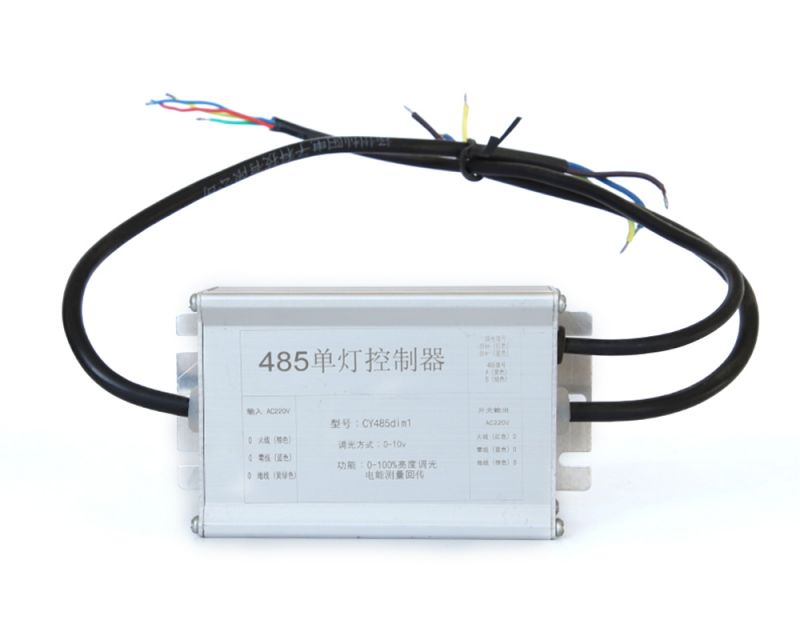

产品型号：CY-SLC-RS485      单灯控制器与 LED 驱动器直接相连，通过RS485总线接收和处理集中器发送的控制命令，并将控制结果或当前状态反馈给集中器，实现对路灯的监测、控制。 每一个灯控制器都有一个固定的物理地址（UID）,便于在灯联网中被寻址操作。  产品特点 1、主要功能有： 定时开关、亮度调节、电流电压测量、功率因数计算和故障报警等。2、采用专用的电力计量技术，可测量电压、电流、功率、电量等电参数及用电数量（精度达1％）3、可控制输出5A 220V交流电压为给各种路灯提供电源。开关次数达10万次。4、输入端具有防雷保护。5、独立电源供电的0～10V或PWM信号 对LED路灯以及有该调光接口的灯具进行调光。6、RS485总线上可以挂接100个单灯控制器，在无中继器的情况下，可靠传输距离达1Km。7、该产品在隧道智能调光系统中有广泛应用。  技术参数 序号项目说明1供电电源单相供电2供电电压AC 85V-264V 全球电压3频率50Hz±10%4功耗静态功耗≤1W动态功耗≤1.5W5上行通道RS485，Modbus 格式 自定义协议6控制接口0~10VPWM7最大负载5A8继电器工作寿命10万次9工作温度-40~85℃10工作湿度10% ~ 100%11EMC（电磁兼容）静电放电8kV高频电磁场10V/m电快速瞬变脉冲群4kV浪涌4kV工频耐压4kV  12防护等级IP67   物理接线示意图                                           隧道调光系统应用拓扑图：

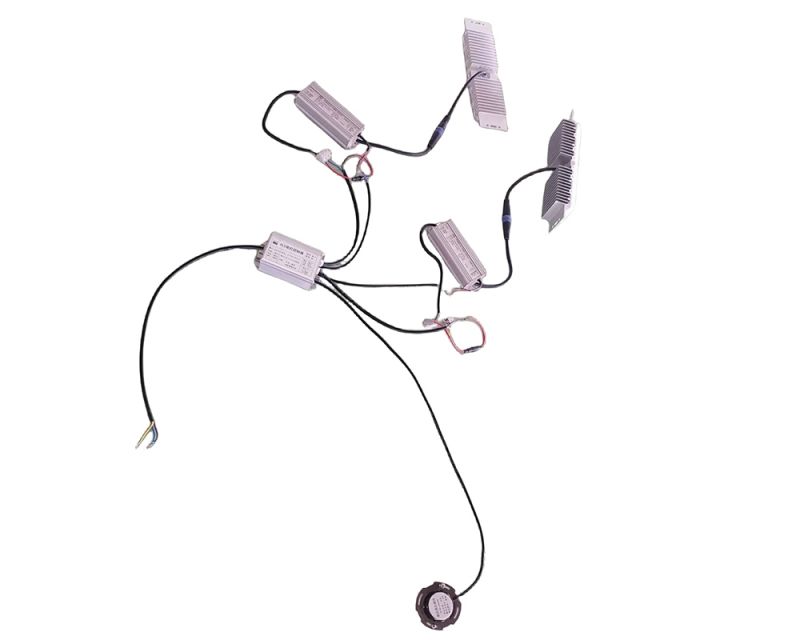

感应型单灯控制器感应型单灯控制器在原单灯控制器上增加感应输入接口。如有感应激活后，控制器会根据后台配置值来决定是否响应感应激活信号。如配置准许感应：则单灯控制器亮灯PWM值受本地感应信号控制，有激活信号，调光信号满量程输出（10V），                             延迟一段时间后，降为预设值。如激活信一直存在，则一直保持满量程输出。如配置不允许感应：则单灯控制器按预设策略运行。 一：结构 二：感应头 三：软件配置 四：应用场合

RS485通讯型可调光LED驱动电源型号：CY-D80-RS485 该产品为带RS485通讯型LED可调光LED驱动电源，是传统单灯控制器和LED驱动电源二合一的产品，减少接线，产品体积，增加产品可靠性，更具性价比的新一代产品。特别适用于LED隧道照明，智慧路灯照明，紧凑型商业照明场合。  RS485接口具有如下功能：●RS485通讯协议（与我司RS485型集中控制器兼容，可对外开放通讯协议）●读取负载电流，电压，功率等参数功能●灯具损坏自动报警功能●灯具开关功能●灯具无极调光功能 常规参数参数值单位输出电流1050/1200/1400mA输出电压9-58/9-50/9-43V（DC）输出功率60.9W/60W/60.2W电流精度±3%输入电压200-240V（AC）输入频率50/60Hz功率因数≥0.9效率(典型)86% ：产品特点：● 单通道输出，多级电流输出可选（拨码）● THD≤10%● 低纹波电流，无频闪● 内建主动式PFC 功能● 过载保护；输出短路保护；输出过压保护技术参数：型号CY-D80-RS485输出电流1050mA1200mA1400mA电压9-58VDC9-50VDC9-43VDC功率60.9W60W60.2W电流精度±3%最大输出电压95VDC低频电流纹波（＜120Hz）＜3%通道1输入电压200-240VAC频率50/60Hz功率因数（@230VAC,满载）≥0.9THD（@230VAC,满载）≤10%效率(典型)86%电流0.4Amax@230VAC浪涌电流冷启动27A（在50%Ipeak下测试twidth=5.4us）@230VAC功能调光方式0-10V 或PWM通信方式RS485（自定义通讯协议）其它尺寸203.4*53.9*32.6mm（长*宽*高）毛重量410克工作温度-20℃ ~ 40℃相对湿度20~90% RH

PLC通讯型可调光LED驱动电源型号：CY-D80-PLC该产品为带PLC（电力载波）通讯型LED可调光LED驱动电源，是传统单灯控制器和LED驱动电源二合一的产品，减少接线，产品体积，增加产品可靠性，更具性价比的新一代产品。特别适用于LED隧道照明，智慧路灯照明，紧凑型商业照明场合。  功能：●   PLC通讯协议（与我司PLC型集中控制器兼容）●  读取负载电流，电压，功率等参数功能●  灯具损坏自动报警功能●  灯具开关功能●  灯具无极调光功能 常规参数：参数值单位输出电流1050/1200/1400mA输出电压9-58/9-50/9-43V（DC）输出功率60.9W/60W/60.2W电流精度±3%输入电压200-240V（AC）输入频率50/60Hz功率因数≥0.9效率(典型)86% 产品特点：● 单通道输出，多级电流输出可选(拨码)● THD≤10%● 低纹波电流，无频闪● 内建主动式PFC 功能● 过载保护；输出短路保护；输出过压保护技术参数：型号CY-D80-PLC输出电流1050mA1200mA1400mA电压9-58VDC9-50VDC9-43VDC功率60.9W60W60.2W电流精度±3%最大输出电压95VDC低频电流纹波（＜120Hz）＜3%通道1输入电压200-240VAC频率50/60Hz功率因数（@230VAC,满载）≥0.9THD（@230VAC,满载）≤10%效率(典型)86%电流0.4Amax@230VAC浪涌电流冷启动27A（在50%Ipeak下测试twidth=5.4us）@230VAC功能调光方式0-10V或PWM通信方式电力载波其它尺寸203.4*53.9*32.6mm（长*宽*高）毛重量410克工作温度-20℃ ~ 40℃相对湿度20~90% RH
